Зерновий барабанний сепаратор “ЛУЧ” ЗСО-300

Призначення:

Зерноочисний барабанний сепаратор «ЛУЧ» ЗСО-300 (барабанний тип) призначений для очищення зерна сільськогосподарських культур від великих, дрібних та легких домішок на механізованих струмах, елеваторах, ЗАВах та інших об’єктах переробки зерна

Опис:

Зерноочисна машина «ЛУЧ» ЗСО-300 складається з ситового (сито) та повітряного сепараторів (Рис. 1). Вихідне зерно надходить у повітряний сепаратор з замкнутим циклом повітря ВСЗ-200, де продувається зустрічним потоком повітря, при цьому відбувається відділення легких домішок. Після чого зерно, очищене від легких домішок, потрапляє до ситового барабана, де відбувається його очищення від домішок, що відрізняються за розмірами. Отримані фракції очищеного зерна, дрібних та великих домішок окремо виводяться з машини через випускні патрубки. Очищення сит проводиться блоками рухомих щіток та котків.

Очищення зерна на ситах (в ситовому барабанному сепараторі) відбувається шляхом просіювання через обертовий ситовий барабан по одній з вибраних схем очищення.

Для експлуатації зерноочисного сепаратора ЛУЧ ЗСО-300 з повітряним сепаратором ВСЗ-200 додатково потрібне встановлення циклону, вентилятора, щита управління та повітроводів.

Для спрощення проведення монтажних робіт та забезпечення найбільш ефективної експлуатації сито-повітряного сепаратора компанія OLIS розробила агрегатоване рішення ЛУЧ ЗСО-300А

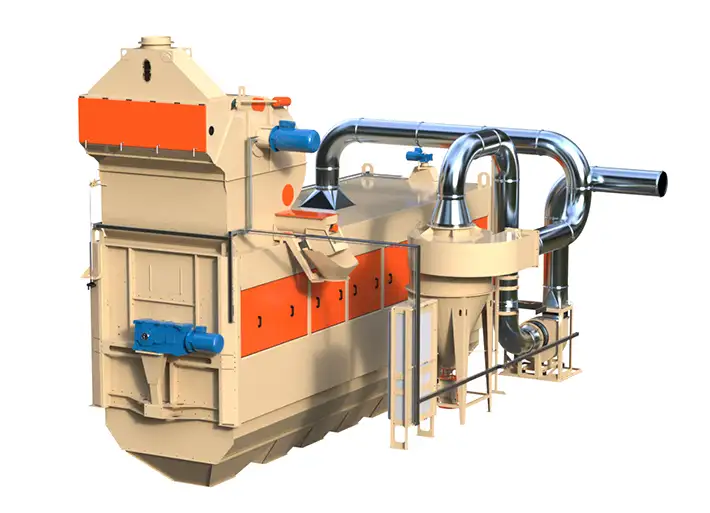

Зерновий агрегатований сепаратор ЛУЧ ЗСО-300А включає в себе: ситовий барабанний сепаратор ЛУЧ ЗСО-300, повітряний сепаратор з замкнутим циклом повітря ВСЗ-200, циклон УЦО-1100 з шлюзовим затвором і приводом, вентилятор, повітроводи, щит управління, кабелі, лотки і трапи. (Рис. 2)

Схеми очищення зерна в зерновому сепараторі «ЛУЧ» ЗСО-300

Переваги

1. Відсутність шуму, вібрації, а також динамічних навантажень на будівельні конструкції;
2. Надійність, забезпечена простотою і матеріаломісткістю конструкції;
3. Підшипникові вузли, приводи і електричні комплектуючі тільки європейських виробників з високою репутацією;
4. Повітряний сепаратор із замкнутим циклом повітря не вимагає додаткової установки вентилятора, циклону і повітропроводів для очищення технологічних об’ємів повітря;
5. Відсутність травмування зерна, що забезпечує ефективне використання сепаратора для очищення насіннєвого матеріалу;
   6. В якості сит використовуються звичайні штамповані полотна, які встановлюються і закріплюється без набивання на рамки або якої-небудь іншої попередньої підготовки;
6. Ефективне очищення вологого і сильно засміченого зерна;
7. Можливість зміни кута нахилу барабана від 1° до 5°;
8. Використання простих, надійних і дуже ефективних засобів очищення сит, що є запорукою ефективності;
9. Широка номенклатура сепараторів по продуктивності дозволяє вибрати оптимальний варіант для зерноочисного комплексу.
